1. Click to enlarge
    Click to enlarge
    Backplate and spool removed
  2. Click to enlarge
    Click to enlarge
    Crank handle and drag adjustment wheel removed
  3. Click to enlarge
    Click to enlarge

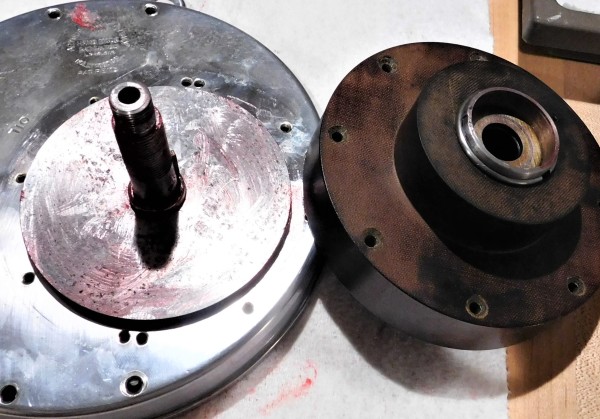

    Micarta housing removed
  4. Click to enlarge
    Click to enlarge
    Note c-ring
  5. Click to enlarge
    Click to enlarge
    C- ring removed
  6. Click to enlarge
    Click to enlarge

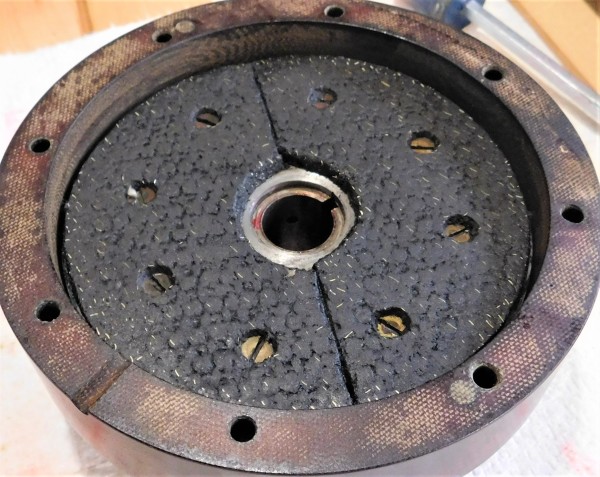

    Underside of Micarta housing showing 2-part asbestos drag pad
  7. Click to enlarge
    Click to enlarge
    Here is some serious surface area!
  8. Click to enlarge
    Click to enlarge

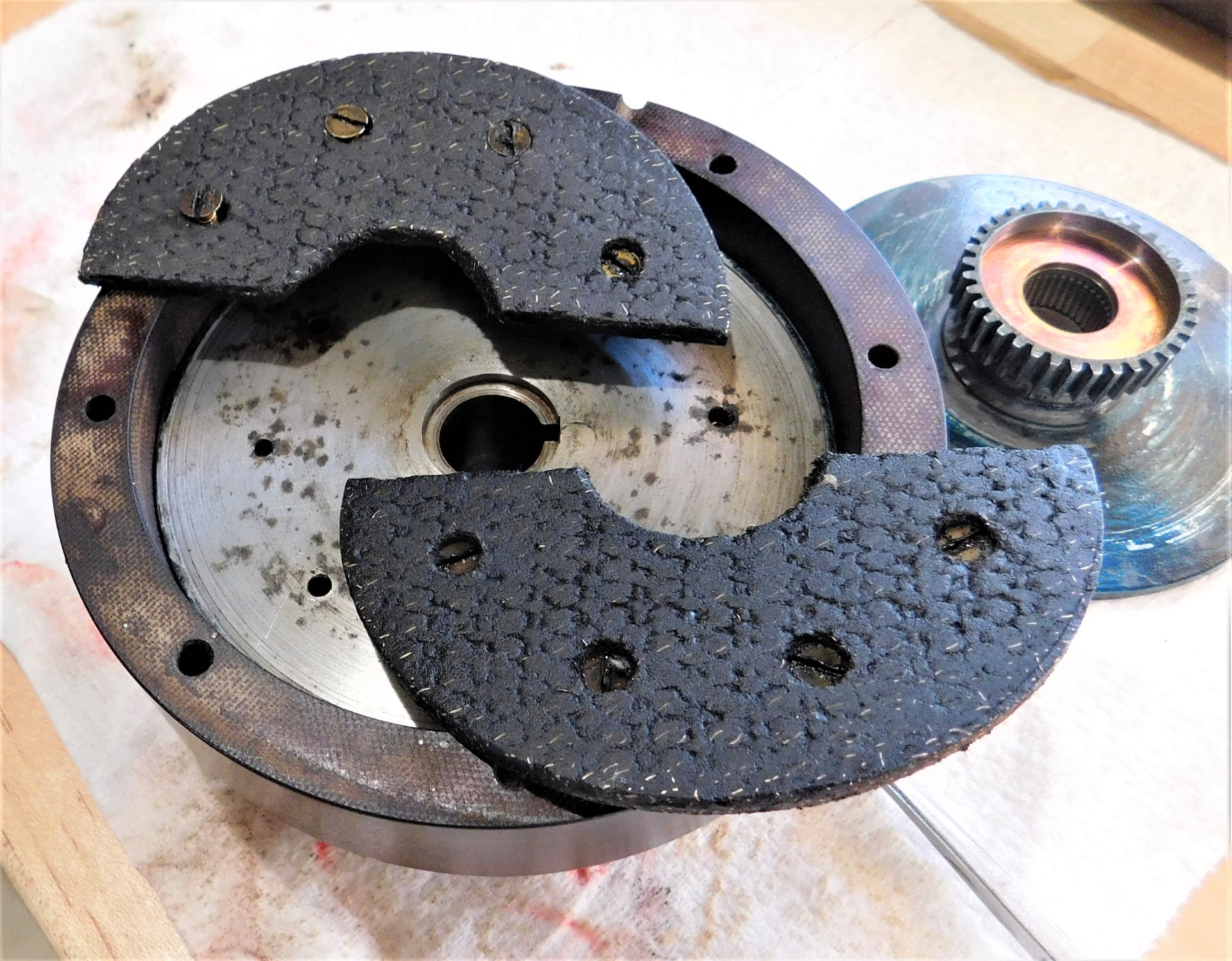

    Asbestos pads removed
  9. Click to enlarge
    Click to enlarge
    Note slot for key on spindle
  10. Click to enlarge
    Click to enlarge
    Anti-reverse gear
  11. Click to enlarge
    Click to enlarge
    Anti reverse dog and spring disassembled
  12. Click to enlarge
    Click to enlarge
    Anti-reverse dog and spring assembled.
  13. Click to enlarge
    Click to enlarge
    Micarta spacer/guide
  14. Click to enlarge
    Click to enlarge
    Micarta spacer removed. Allows removal of gear/spindle through headplate.
  15. Click to enlarge
    Click to enlarge
    Spindle unit removed, and key removed from side of spindle
  16. Click to enlarge
    Click to enlarge
    Disassembling unit
  17. Click to enlarge
    Click to enlarge
    Note two sets of needle roller bearings and small asbestos washer
  18. Click to enlarge
    Click to enlarge
    Drag
  19. Click to enlarge
    Click to enlarge
    Plate and washer covering bearings in headplate.
  20. Click to enlarge
    Click to enlarge
    Beautiful example of a C-type model, serial number 24, capacity 800yrds of #54 thread
